ZENDURE PowerHub 1P Monophasé

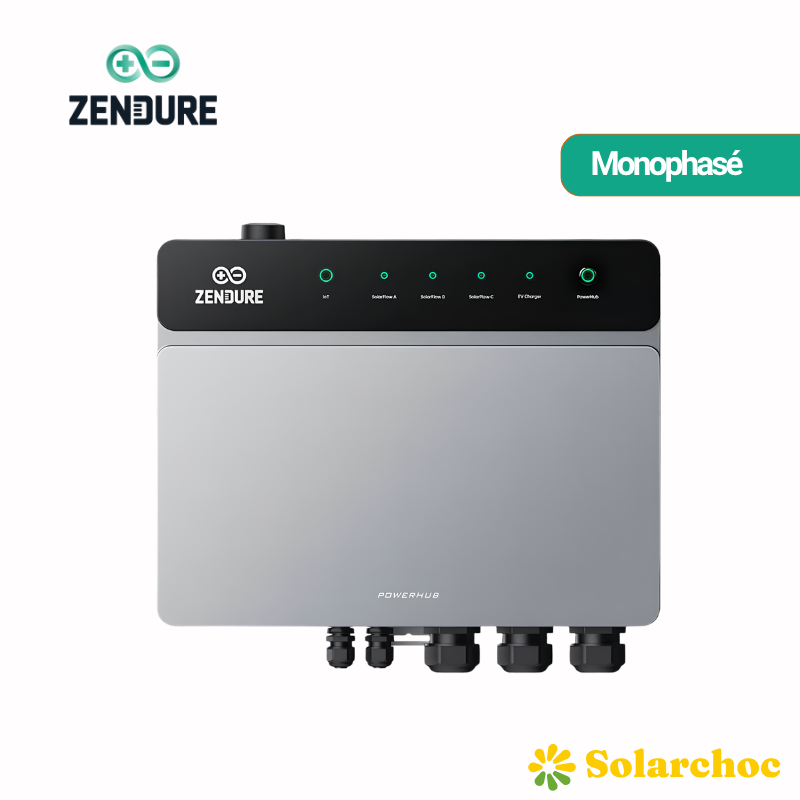

Zendure PowerHub 1P : le secours monophasé de votre installation SolarFlow

Le Zendure PowerHub 1P (modèle ZDC2506-1) est un boîtier mural de distribution et de gestion d'énergie conçu pour les logements raccordés en monophasé. Placé entre le réseau et votre tableau électrique, il centralise les raccordements de vos stations SolarFlow, de votre chargeur de véhicule électrique et de vos équipements pilotables, et prend automatiquement le relais en cas de coupure de courant.

Ce que le PowerHub 1P vous apporte

• Continuité d'alimentation : en cas de coupure, le PowerHub isole le logement du réseau et bascule vers la batterie et le solaire en 10 ms. Au retour du réseau, il rebascule automatiquement.
• Un périmètre de secours adapté à votre besoin : tout le logement, ou seulement les circuits essentiels (congélateur, box internet, éclairage…).
• Un point de raccordement unique : jusqu'à trois stations SolarFlow, un chargeur VE et une pompe à chaleur SG Ready.
• Une gestion locale de l'énergie : le HEMS intégré coordonne production, stockage et consommation, avec limitation d'injection réseau.

Caractéristiques techniques

Courant disponible selon la température ambiante

Deux configurations de secours au choix

Contrairement au PowerHub 3P, le PowerHub 1P accepte deux configurations de câblage. Le choix se fait avec votre électricien, en fonction de la charge totale du logement et de la capacité de batterie installée.

Secours du logement entier

Le PowerHub est raccordé en aval du disjoncteur principal. Sa puce de mesure intégrée voit alors toute la consommation du logement : aucun compteur intelligent externe n'est nécessaire.

Secours de circuits sélectionnés

Le PowerHub est raccordé sur un circuit dérivé choisi et ne secourt que ce circuit. Il ne mesure alors que ce circuit : un dispositif de mesure CT doit être installé sur l'arrivée principale du tableau (Zendure CT, Shelly CT ou HomeWizard, selon la liste de compatibilité de l'application Zendure).

Compatibilité avec les stations SolarFlow

Liaison filaire RJ45 : secours hors réseau disponible

Les stations SolarFlow 4000 Mix et 3000 Mix, ainsi que les modèles ultérieurs équipés d'un port RS485 RJ45, se raccordent aux ports SF COM du PowerHub. Cette liaison assure la communication RS485/CAN et transmet le signal d'activation du micro-réseau : elle est obligatoire pour bénéficier de l'alimentation de secours.

Liaison sans fil via le HEMS : sans fonction secours

Les stations SolarFlow 2400 Pro/AC+ et 1600 Pro/AC+ ne disposent pas de liaison RS485 directe avec le PowerHub. Elles communiquent avec lui sans fil, une fois ajoutées au même HEMS dans l'application. Sans liaison RJ45, la fonction de secours hors réseau n'est pas disponible.

Raccordement électrique des onduleurs

• Plug-and-play : câble AC à fiche Schuko inséré dans la prise SolarFlow A, B ou C du PowerHub.
• Câblage fixe : raccordement direct sur les disjoncteurs INV A/B/C par un électricien, câble de 6 mm² minimum.
• Chaque disjoncteur INV accepte 40 A, mais le total des trois ne doit pas dépasser 63 A.

Recharge de véhicule électrique

Le PowerHub 1P intègre une prise CEE 32 A monophasée (bleue) protégée par un RCBO dédié, pour un chargeur portable ou mural jusqu'à 7,4 kW. Un chargeur mural sans fiche peut aussi être câblé directement sur le disjoncteur EV CHARGER par un électricien.

• Seules les fiches CEE 32 A sont compatibles ; les fiches CEE 16 A ne le sont pas.
• Le chargeur Zendure EV Flow communique avec le PowerHub en RS485 et profite des modes de charge intelligents de l'application.
• Un chargeur d'une autre marque est alimenté de façon sécurisée, sans pilotage depuis l'application Zendure.

Pilotage énergétique et communication

• HEMS local : coordination des flux entre réseau, onduleurs, batteries et charges, limitation d'injection réseau.
• Sorties DO : commande marche/arrêt d'une pompe à chaleur compatible SG Ready (circuit de commande 30 V DC / 3 A max.).
• Entrées DI : raccordement de contacts secs externes, par exemple un récepteur de télécommande du gestionnaire de réseau ou un contrôleur VPP.
• Ports CT : trois transformateurs de courant externes pour surveiller d'autres circuits (pinces vendues séparément).
• Port LAN : connexion Internet filaire stable, en complément du Wi-Fi.
• Application Zendure (iOS et Android) : suivi en temps réel, historiques, planification.

Installation

Le PowerHub 1P se raccorde au tableau électrique : son installation, son câblage et sa mise en service doivent être réalisés par un électricien qualifié, conformément à la réglementation en vigueur. Une installation non conforme annule la garantie.

• Installation murale en intérieur, en position strictement verticale, sur un mur plein et non inflammable.
• Appareil protégé du soleil direct, de la pluie, des projections d'eau et des poussières.
• Dégagements minimum : 300 mm en haut et en bas, 200 mm sur les côtés, 700 mm en façade.
• 14,7 kg : levage et accrochage à deux personnes recommandés.
• Le neutre des circuits secourus doit être séparé de celui des circuits non secourus dans le tableau.
• Un disjoncteur de bypass manuel permet d'alimenter le logement directement depuis le réseau lors d'une maintenance.

Important : le PowerHub n’est pas une batterie

Pour éviter toute confusion sur votre fiche PrestaShop, il est important de présenter le PowerHub comme un concentrateur et gestionnaire énergétique, et non comme une batterie autonome.

Il constitue le centre de coordination entre les différents éléments de l’installation. Les puissances et capacités importantes annoncées par Zendure — par exemple 7,2 kW / 78,32 kWh / 43 kW d’entrée solaire pour l’une des architectures présentées — correspondent à l’ensemble du système équipé des appareils SolarFlow et batteries nécessaires, et non au PowerHub seul.

Contenu du colis

• 1 PowerHub 1P
• 1 kit de montage mural (3 vis, 3 chevilles)
• Passe-câbles (2 tailles, 3 de chaque)
• 3 câbles de communication Ethernet
• 1 gabarit de montage
• 1 manuel d'utilisation

Questions fréquentes

Le PowerHub 1P convient-il à un logement en triphasé ?

Non. Le PowerHub 1P est conçu pour un raccordement monophasé (L/N + PE). Pour un logement triphasé, il existe la version PowerHub 3P.

Puis-je installer le PowerHub 1P moi-même ?

Non. L'appareil se raccorde au tableau électrique et présente des tensions dangereuses : l'intervention d'un électricien qualifié est obligatoire.

Mon SolarFlow 2400 AC+ pourra-t-il alimenter la maison pendant une coupure ?

Non. Les SolarFlow 2400 Pro/AC+ et 1600 Pro/AC+ communiquent sans fil avec le PowerHub, mais la fonction de secours nécessite la liaison RJ45 des SolarFlow 4000 Mix et 3000 Mix.

Faut-il ajouter un compteur intelligent ?

Pas en configuration logement entier : la mesure est intégrée. En configuration circuits sélectionnés, un dispositif de mesure CT est nécessaire sur l'arrivée principale.

Combien de temps dure le basculement en cas de coupure ?

Le PowerHub 1P bascule en mode secours en 10 ms.
