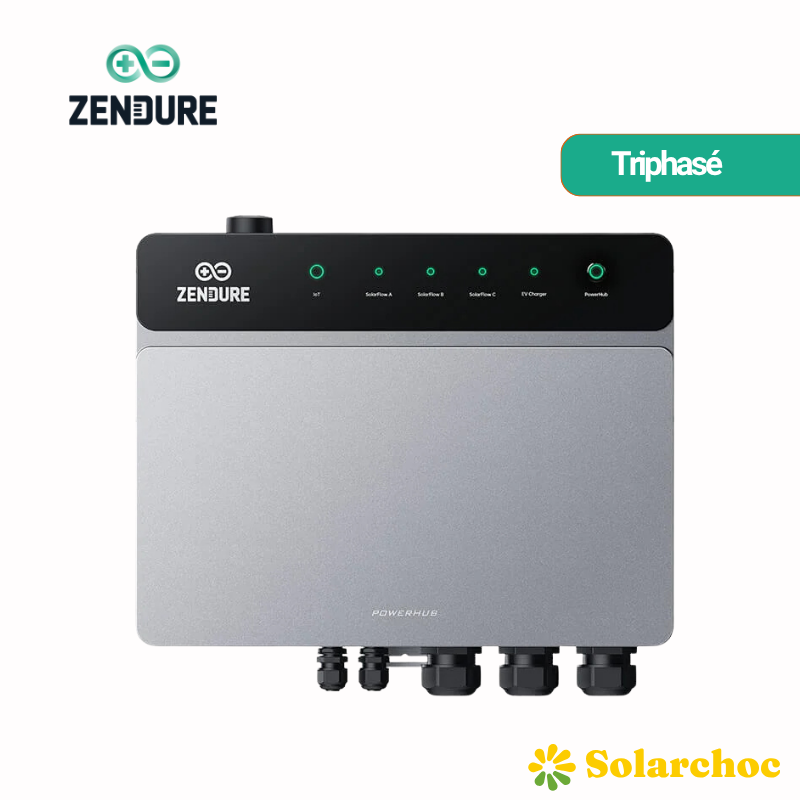

ZENDURE PowerHub 3P Triphasé

Zendure PowerHub 3P : le secours triphasé de votre installation SolarFlow

Le Zendure PowerHub 3P (modèle ZDC2506-3) est un boîtier mural de distribution et de gestion d'énergie conçu pour les logements raccordés en triphasé. Installé en aval du disjoncteur principal, il centralise les raccordements de vos stations SolarFlow, de votre chargeur de véhicule électrique et de vos équipements pilotables, et prend automatiquement le relais en cas de coupure de courant sur l'ensemble du logement.

Ce que le PowerHub 3P vous apporte

• Un secours triphasé du logement entier : en cas de coupure, le PowerHub isole le logement du réseau et bascule vers la batterie et le solaire en 20 ms. Au retour du réseau, il rebascule automatiquement.
• Une architecture par phase : un port SolarFlow dédié à chacune des trois phases, 63 A disponibles par phase.
• La recharge VE triphasée : prise CEE 32 A triphasée pour un chargeur jusqu'à 22 kW, en plus d'une prise monophasée.
• Une gestion locale de l'énergie : le HEMS intégré coordonne production, stockage et consommation, avec limitation d'injection réseau.

Caractéristiques techniques

Courant disponible par phase selon la température ambiante

Configuration de secours : le logement entier

Le PowerHub 3P se raccorde directement en aval du disjoncteur principal du logement. Sa puce de mesure intégrée voit toute la consommation : aucun compteur intelligent externe n'est nécessaire.

Le PowerHub 3P ne prend pas en charge le secours de circuits dérivés sélectionnés. Si vous souhaitez ne secourir que quelques circuits, le PowerHub 1P est adapté à cette configuration en monophasé.

Nombre de stations SolarFlow nécessaires

Chaque port SolarFlow (A, B, C) correspond à une phase. Trois SolarFlow 4000 Mix Pro/AC+ sont nécessaires pour un secours triphasé complet. Avec une seule station raccordée, le secours n'est assuré que sur la phase correspondante.

Compatibilité avec les stations SolarFlow

Liaison filaire RJ45 : secours hors réseau disponible

Les stations SolarFlow 4000 Mix et 3000 Mix, ainsi que les modèles ultérieurs équipés d'un port RS485 RJ45, se raccordent aux ports SF COM du PowerHub. Cette liaison assure la communication RS485/CAN et transmet le signal d'activation du micro-réseau : elle est obligatoire pour bénéficier de l'alimentation de secours. Chaque port SF COM doit correspondre à la prise et au disjoncteur de même lettre (A avec A, B avec B, C avec C).

Liaison sans fil via le HEMS : sans fonction secours

Les stations SolarFlow 2400 Pro/AC+ et 1600 Pro/AC+ ne disposent pas de liaison RS485 directe avec le PowerHub. Elles communiquent avec lui sans fil, une fois ajoutées au même HEMS dans l'application. Sans liaison RJ45, la fonction de secours hors réseau n'est pas disponible.

Raccordement électrique des onduleurs

• Plug-and-play : câble AC à fiche Schuko inséré dans la prise SolarFlow A, B ou C du PowerHub.
• Câblage fixe : raccordement direct sur les disjoncteurs INV A/B/C par un électricien, câble de 6 mm² minimum.
• Chaque disjoncteur INV accepte un courant d'entrée AC de 40 A maximum.

Recharge de véhicule électrique

Le PowerHub 3P intègre deux prises industrielles protégées par un RCBO dédié :

• Prise CEE 32 A triphasée (rouge) : chargeur jusqu'à 22 kW.
• Prise CEE 32 A monophasée (bleue) : chargeur jusqu'à 7,4 kW.

Un seul chargeur à la fois : le raccordement simultané d'un chargeur monophasé et d'un chargeur triphasé est interdit. Un chargeur mural sans fiche peut aussi être câblé directement sur le disjoncteur EV CHARGER par un électricien.

• Seules les fiches CEE 32 A sont compatibles ; les fiches CEE 16 A ne le sont pas.
• Le chargeur Zendure EV Flow communique avec le PowerHub en RS485 et profite des modes de charge intelligents de l'application.
• Un chargeur d'une autre marque est alimenté de façon sécurisée, sans pilotage depuis l'application Zendure.

Pilotage énergétique et communication

• HEMS local : coordination des flux entre réseau, onduleurs, batteries et charges, limitation d'injection réseau.
• Sorties DO : commande marche/arrêt d'une pompe à chaleur compatible SG Ready (circuit de commande 30 V DC / 3 A max.).
• Entrées DI : raccordement de contacts secs externes, par exemple un récepteur de télécommande du gestionnaire de réseau ou un contrôleur VPP.
• Ports CT : trois transformateurs de courant externes pour surveiller d'autres circuits (pinces vendues séparément).
• Port LAN : connexion Internet filaire stable, en complément du Wi-Fi.
• Application Zendure (iOS et Android) : suivi en temps réel, historiques, planification.

Installation

Le PowerHub 3P se raccorde au tableau électrique : son installation, son câblage et sa mise en service doivent être réalisés par un électricien qualifié, conformément à la réglementation en vigueur. Une installation non conforme annule la garantie.

• Raccordement réseau et sortie AC en câble cuivre 5 conducteurs (L1, L2, L3, N, PE), section 16 mm² max.
• Installation murale en intérieur, en position strictement verticale, sur un mur plein et non inflammable.
• Appareil protégé du soleil direct, de la pluie, des projections d'eau et des poussières.
• Dégagements minimum : 300 mm en haut et en bas, 200 mm sur les côtés, 700 mm en façade.
• 16,8 kg : levage et accrochage à deux personnes recommandés.
• Le neutre des circuits secourus doit être séparé de celui des circuits non secourus dans le tableau.
• Un disjoncteur de bypass manuel permet d'alimenter le logement directement depuis le réseau lors d'une maintenance.

Contenu du colis

• 1 PowerHub 3P
• 1 kit de montage mural (3 vis, 3 chevilles)
• Passe-câbles (2 tailles, 3 de chaque)
• 3 câbles de communication Ethernet
• 1 gabarit de montage
• 1 manuel d'utilisation

Questions fréquentes

Combien de SolarFlow faut-il pour secourir tout le logement en triphasé ?

Trois SolarFlow 4000 Mix Pro/AC+, un par phase. Avec moins de stations, seules les phases équipées sont secourues.

Le PowerHub 3P peut-il ne secourir que certains circuits ?

Non. Le PowerHub 3P fonctionne uniquement en configuration logement entier. Le secours de circuits sélectionnés est possible avec le PowerHub 1P, en monophasé.

Puis-je installer le PowerHub 3P moi-même ?

Non. L'appareil se raccorde au tableau électrique et présente des tensions dangereuses : l'intervention d'un électricien qualifié est obligatoire.

Mon SolarFlow 2400 AC+ pourra-t-il alimenter la maison pendant une coupure ?

Non. Les SolarFlow 2400 Pro/AC+ et 1600 Pro/AC+ communiquent sans fil avec le PowerHub, mais la fonction de secours nécessite la liaison RJ45 des SolarFlow 4000 Mix et 3000 Mix.

Puis-je brancher deux chargeurs de véhicule électrique en même temps ?

Non. Un seul chargeur doit être raccordé à la fois, sur la prise monophasée ou sur la prise triphasée.
