Guide de A à Z du câblage d’un panneau solaire au tableau électrique

Votre installation photovoltaïque est désormais installée sur la toiture de votre maison ? Parfait ! Toutefois, s’il vous reste le câblage du panneau solaire à votre tableau général, assurez-vous de suivre les bons conseils. En effet, le raccordement au tableau électrique est une étape cruciale qui nécessite certaines connaissances techniques.

Découvrons dès à présent ensemble comment mener à bien ce type d’installation électrique !

Le matériel nécessaire au câblage du panneau solaire

Pour s’assurer de produire son énergie de manière sécurisée, le kit panneau solaire doit être raccordé correctement à votre tableau électrique. Pour ce faire, vous devez être sûr d’avoir les outils et composants électriques essentiels :

Les outils :

• Un tournevis cruciforme (isolé de préférence) ;
• Une pince coupante ;
• Une pince à dénuder ;
• Un multimètre ;
• Des gants isolants ;
• Et un marqueur.

Les composants électriques nécessaires :

• Câbles électriques ;
• Un boîtier de protection ;
• Un disjoncteur dédié ;
• Un système de protection différentiel (disjoncteur) ;
• La mise à la terre ;
• Des fusibles ;
• Et une boîte de dérivation en cas de besoin.

Une fois avoir vérifié de posséder l’équipement électrique avec les outils et le matériel indispensable pour le câblage de panneau solaire. Nous allons pouvoir commencer le branchement photovoltaïque de l’onduleur jusqu’à votre tableau électrique. Afin que celle-ci soit en règle vis-à -vis du réseau public, de votre assurance et de votre propre sécurité.

Comment préparer son tableau électrique pour le câblage du panneau solaire ?

Très important ! Avant de débuter toute manœuvre, coupez l’alimentation principale du tableau pour éviter tout risque d’électrocution. Pour être sûr que le courant électrique est bien coupé, vérifiez que tous les disjoncteurs individuels soient en position d’arrêt (vers le bas).

Ensuite, regardez s’il reste assez de place pour ajouter un disjoncteur dédié. Sinon prévoyez un espace pour ajouter un tableau secondaire. Munissez-vous d’un marqueur pour repérer les points de connexion et les câbles à utiliser. Ceci va vous faciliter fortement le câblage et les erreurs de raccordement du kit solaire.

Désormais passons à l’installation du disjoncteur, avant cela, choisissez un disjoncteur adapté à votre système photovoltaïque et de la puissance à installer. Consultez le type et la valeur nominale de votre centrale solaire, ils doivent être en raccord avec le disjoncteur. Après avoir opté pour le bon disjoncteur, fixez-le dans le tableau sur votre rail DIN.

Par la suite, sélectionnez un dispositif différentiel (disjoncteur) qui permettra de se protéger vis à vis des fuites de courant. Montez le dispositif différentiel à côté de l’autre disjoncteur.

Enfin, il nous reste plus qu’une étape de préparation : la coupe et le dénudage des câbles ! À l’aide de votre pince coupante, prenez une distance de câble suffisante pour relier votre onduleur photovoltaïque à votre tableau. Dès que c’est fait, dénuder avec une pince à dénuder le bout de vos câbles.

La connexion de l’onduleur au tableau électrique

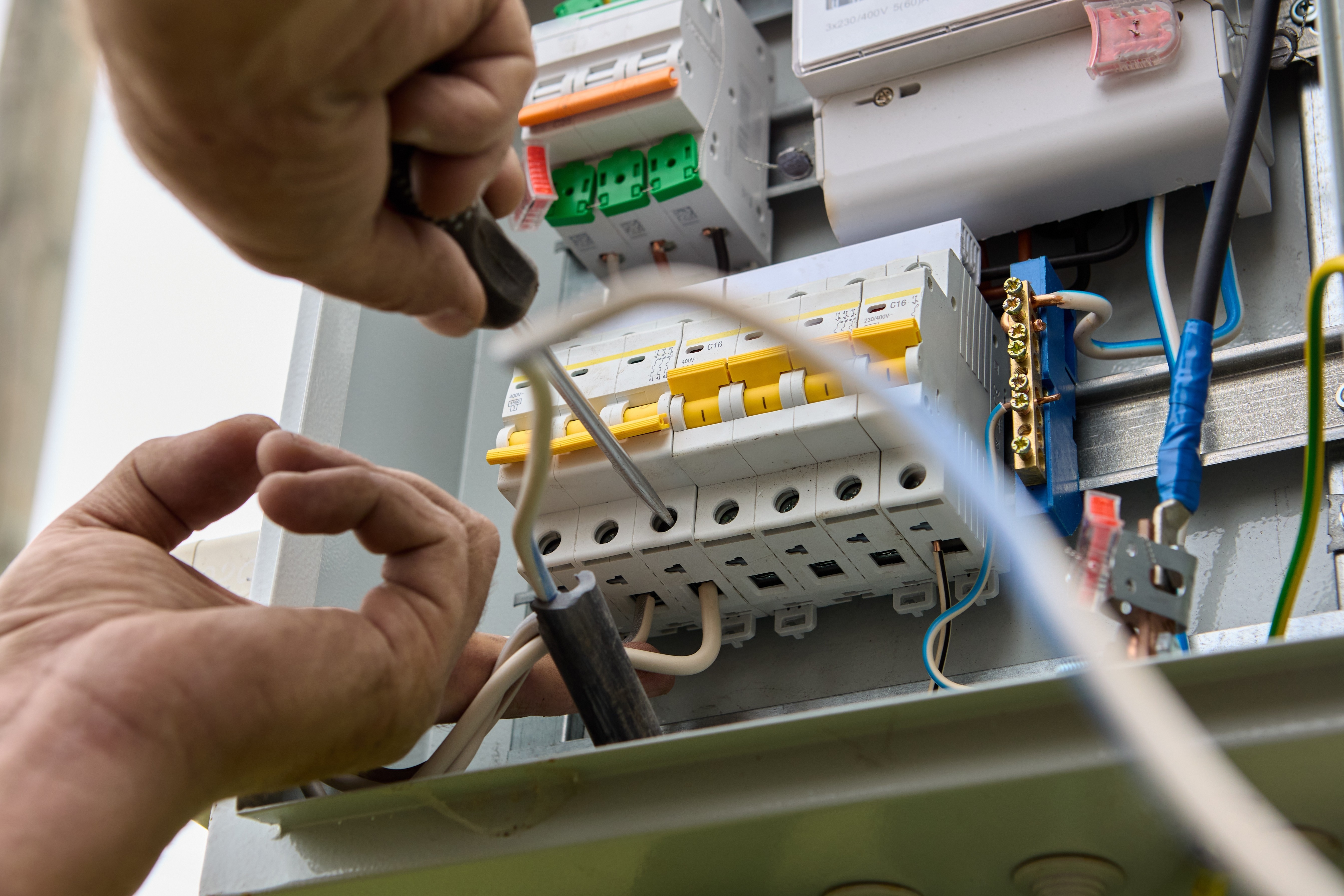

Nous voilà arrivés à la phase finale du câblage des vos panneaux solaires ! Grâce au travail préalable, connectez les câbles AC aux bornes de sortie AC de votre onduleur, vérifiez qu’ils soient bien serrés. Dans la foulée, reliez les autres extrémités des câbles AC au bornes du disjoncteur à l’aide de votre tournevis. Attention : veillez à respecter la polarité des câbles (phase, neutre et la terre).

Pour la mise à la terre, branchez le câble de terre de l’onduleur à la barrette de terre présente dans le tableau. Equipez-vous du multimètre pour vérifier que le courant est continu et qu’il n’y a pas de courts-circuits.

Quel est le coût du raccordement d’un panneau solaire au tableau électrique ?

Le coût du raccordement d’un panneau solaire au tableau électrique dépend principalement de la configuration de votre installation, du type d’onduleur utilisé (centralisé ou micro-onduleurs), et de la distance entre les panneaux et le tableau.

Pour une installation domestique classique en autoconsommation, le coût des matériaux (câbles, disjoncteur différentiel, parafoudre, connecteurs, etc.) tourne autour de 200 à 400 €. Si vous faites appel à un électricien qualifié pour assurer la sécurité et la conformité de l’installation, il faudra ajouter environ 300 à 600 € de main-d’œuvre.

Ce budget reste raisonnable au regard des économies d’énergie générées à long terme, et garantit un raccordement sécurisé et conforme à la norme NF C 15-100.

Comment vérifier que le raccordement au tableau électrique est bien réalisé ?

Une fois le câblage terminé, plusieurs vérifications s’imposent pour vous assurer que le raccordement au tableau électrique fonctionne correctement.

Tout d’abord, assurez-vous que tous les disjoncteurs et protections différentiels sont correctement installés et étiquetés. Ensuite, testez le système en surveillant la production de l’onduleur : celui-ci doit afficher une tension correcte et une production en watts conforme à l’ensoleillement.

Si vous êtes équipé d’un système de monitoring, utilisez-le pour vérifier les données en temps réel. En cas de doute, appelez le service client ou faites vérifier l’installation par un électricien.
