Le trajet de l’électricité dans une installation
Le schéma présente les principaux composants d’une installation solaire résidentielle. Cliquez sur une étape pour accéder directement au bloc correspondant.
Un kit solaire pour maison réunit plusieurs composants qui doivent fonctionner ensemble : panneaux, micro-onduleurs ou onduleur, supports de fixation, câbles et protections. Cet article passe chaque composant en revue : son rôle, les trois critères à vérifier avant de choisir et l’erreur à éviter.
Il ne traite ni de la puissance à viser, ni du budget, ni des démarches : les articles indiqués plus bas s’en chargent.
Kit complet ou composants séparés ?
Un kit complet regroupe des composants prévus pour fonctionner ensemble : c’est la voie la plus simple si vous partez de zéro. Les composants séparés conviennent pour compléter une installation existante, ajouter des panneaux ou remplacer un équipement : dans ce cas, la compatibilité est à vérifier vous-même, et les critères ci-dessous servent à cela.
Votre projet en quatre questions
| Votre question | Où trouver la réponse |
|---|---|
| Quelle puissance viser pour ma maison ? | Kit solaire 3 kWc ou 6 kWc : quelle puissance choisir |
| Quel budget prévoir ? | Le budget d’un kit solaire |
| Je veux un kit simple à brancher | Comparatif des kits solaires Plug & Play |
| Quelles démarches avant d’installer ? | Les démarches administratives d’une installation solaire |

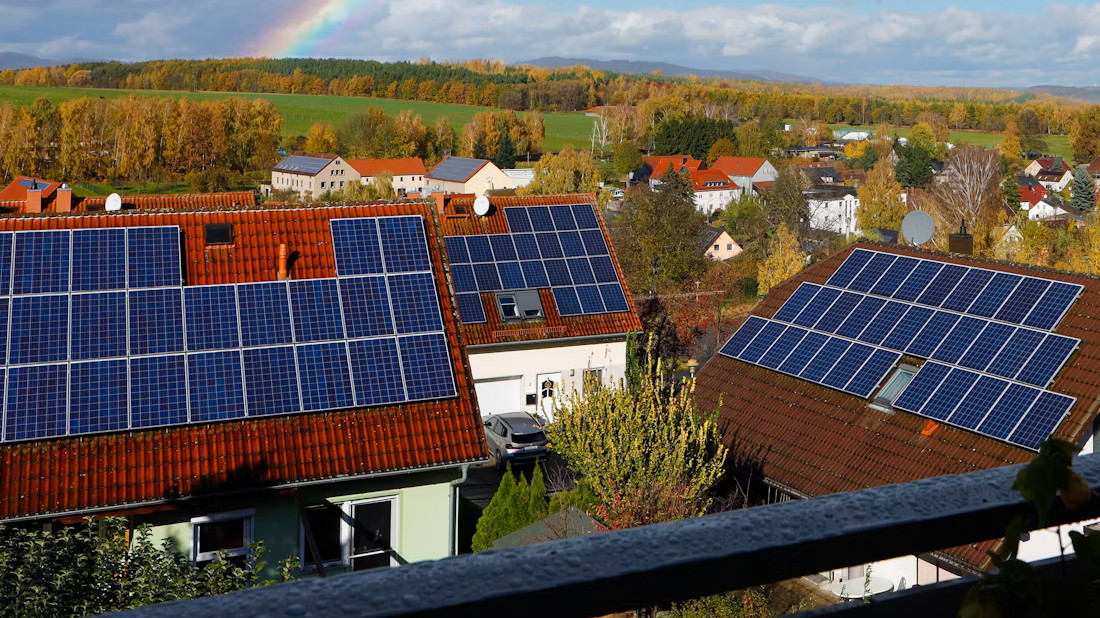

Les panneaux solaires
Son rôle. Le panneau transforme la lumière du soleil en courant continu. Ce courant doit ensuite être converti en courant alternatif par un micro-onduleur ou un onduleur pour alimenter les équipements de la maison.
Trois critères à vérifier :
- La compatibilité électrique. La tension, l’intensité et la puissance du panneau doivent rester dans les limites admises par le micro-onduleur ou l’onduleur, plage de fonctionnement MPPT comprise. Comparez les fiches techniques des deux équipements.
- Les dimensions, le poids et le cadre. Ils se vérifient par rapport à la surface disponible et au système de fixation prévu.
- La technologie et les garanties. « Bifacial » décrit un module qui capte la lumière par ses deux faces, « biverre » une construction avec une plaque de verre à l’avant et une à l’arrière : les deux termes ne sont pas équivalents. Relevez sur la fiche technique deux garanties, avec leur durée en années : la garantie produit (défauts de fabrication) et la garantie de performance (puissance conservée dans le temps).
L’erreur à éviter. Comparer les panneaux sur les seuls watts-crête. Un panneau plus puissant est aussi plus grand, et sa tension à vide (Voc) ou son courant de court-circuit (Isc) peuvent dépasser les maximums d’entrée du micro-onduleur ou de l’onduleur : comparez ces valeurs avant de commander.
Micro-onduleurs et onduleur
Son rôle. Il convertit le courant continu produit par les panneaux en courant alternatif utilisable dans la maison. Le micro-onduleur se place au niveau d’un panneau ou d’un petit groupe de panneaux ; l’onduleur de chaîne (ou onduleur string) gère plusieurs panneaux raccordés en série.
Trois critères à vérifier :
- Micro-onduleurs ou onduleur de chaîne : la règle. Toiture à plusieurs orientations, ombre portée (cheminée, arbre, bâtiment voisin) ou extension prévue : micro-onduleurs. Un seul pan, sans ombre, avec des panneaux tous identiques : onduleur de chaîne.
- La compatibilité avec les panneaux. Vérifiez sur la fiche de l’appareil la puissance, la tension et l’intensité d’entrée maximales, ainsi que le nombre de panneaux qu’il accepte.
- Le stockage envisagé. Si vous prévoyez d’ajouter une batterie, vérifiez avant d’acheter l’onduleur ou le micro-onduleur qu’elle est compatible avec lui.
L’erreur à éviter. Supposer qu’un micro-onduleur ou un onduleur accepte n’importe quel panneau ou n’importe quelle batterie : la compatibilité se vérifie sur la fiche technique avant l’achat, pas après.
Les supports de fixation
Leur rôle. Le support maintient les panneaux et détermine leur position sur le bâtiment ou au sol. Chaque implantation a sa fixation :
| Implantation | Type de fixation à rechercher | À contrôler |
|---|---|---|
| Toiture en tuiles | Crochets et rails compatibles avec le type de tuile | Le modèle de tuile : le crochet doit lui correspondre |
| Toiture en ardoise | Système conçu pour ce type de couverture | L’état de la charpente, qui reçoit la fixation |
| Toiture en bac acier | Rails et éléments d’ancrage compatibles avec le profil du bac | Le profil du bac |
| Sol ou surface plane | Équerres ou supports à lester | Le lestage ou l’ancrage indiqué dans la notice du support |
Trois critères à vérifier :
- Le support d’accueil. Son type et son état déterminent le système de fixation possible.
- Le panneau à fixer. Dimensions extérieures, épaisseur du cadre, pose en portrait ou en paysage et nombre de panneaux doivent correspondre au kit de fixation.
- La compatibilité de l’ensemble. Rails, crochets, brides et accessoires doivent aller ensemble, dans le respect de la notice du fabricant.
L’erreur à éviter. Commander sans vérifier la composition du kit. Un kit de base permet de démarrer une rangée ; un kit d’ajout sert à installer un panneau supplémentaire avec des composants compatibles.
Câbles et protections
Son rôle. Les câbles relient les panneaux, l’onduleur et le tableau électrique ; les coffrets de protection sécurisent l’installation.
Trois critères à vérifier :
- La section des câbles. Plus la liaison est longue et la puissance élevée, plus la section doit être grande pour limiter les chutes de tension. Elle se détermine avec des abaques, à partir de la puissance et de la longueur ; envoyez ces deux valeurs au Centre d’assistance avant de commander.
- Le coffret de protection. Un coffret AC protège la partie en courant alternatif ; un coffret DC protège les lignes en courant continu, entre les panneaux et l’onduleur de chaîne. Le calibre du disjoncteur doit être supérieur au courant de sortie de l’onduleur, avec une marge, et correspondre à votre réseau (monophasé ou triphasé).
- La compatibilité des câbles et connecteurs. Le câble de liaison d’un micro-onduleur doit être celui de sa marque et de sa gamme : reprenez la référence indiquée sur sa fiche produit.
L’erreur à éviter. Commander câbles et protections sans calcul, en fin de projet : la section et le calibre se déterminent à partir de la puissance et du matériel déjà arrêtés.
La batterie : un choix à part
La batterie n’est pas incluse par défaut dans un kit. Elle sert à utiliser le soir l’électricité produite le jour : si ce n’est pas votre besoin, vous pouvez vous en passer. Ses critères de choix ont leur propre guide.
Avant de commander
- Les panneaux entrent dans les plages de tension, d’intensité et de puissance du micro-onduleur ou de l’onduleur.
- Le support correspond à votre toiture (ou au sol) et au cadre des panneaux.
- Les câbles et connecteurs sont compatibles avec le matériel choisi.
- Le coffret et le disjoncteur correspondent à votre réseau (monophasé ou triphasé).
- Si une batterie est prévue, l’appareil de conversion retenu peut s’y raccorder.
Pour aller plus loin
Cet article fait partie du parcours Choisir son installation. Une question de compatibilité entre deux équipements ? Le Centre d’assistance oriente votre demande vers le bon service.
FAQ – Le kit solaire pour maison
Un kit réunit en général des panneaux, un micro-onduleur ou un onduleur, des supports de fixation, ainsi que des câbles et des protections. La liste exacte figure sur la fiche de chaque kit.
Le micro-onduleur gère un panneau ou un petit groupe de panneaux : choisissez-le pour une toiture à plusieurs orientations, avec de l’ombre ou une extension prévue. L’onduleur de chaîne relie plusieurs panneaux en série : choisissez-le pour un seul pan, sans ombre, avec des panneaux identiques.
Non. Davantage de watts-crête s’accompagne souvent d’un panneau plus grand et d’une tension ou d’une intensité plus élevées, qui doivent rester dans les limites d’entrée du micro-onduleur ou de l’onduleur. Comparez les fiches techniques avant de commander.
Non, pas obligatoirement. Une batterie sert à utiliser le soir l’électricité produite le jour ; sans elle, le kit fonctionne et vous consommez la production en journée. Le guide dédié compare les solutions.
