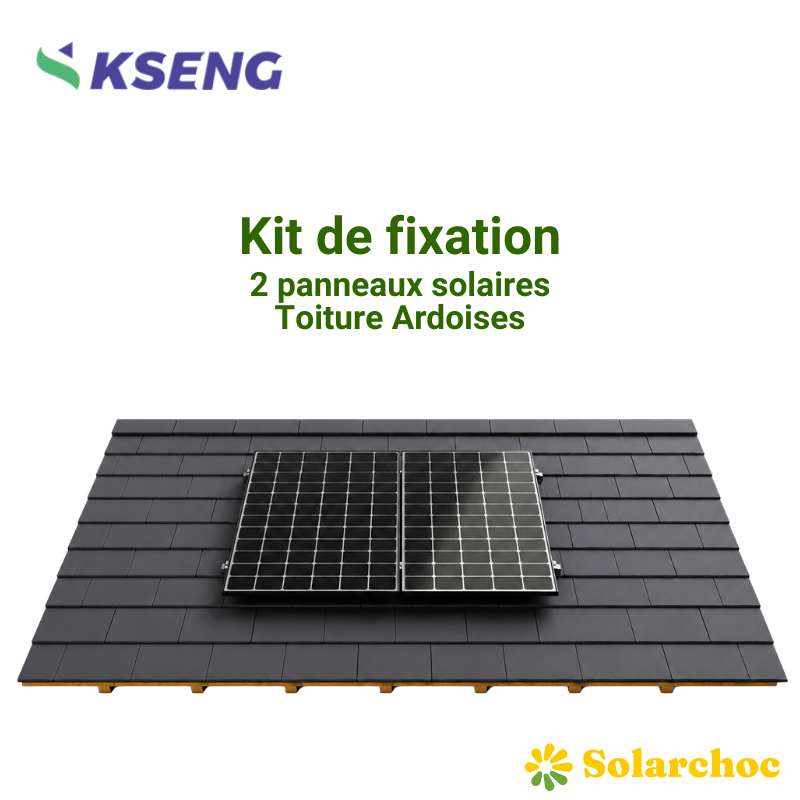

Kit de fixation KSENG 2 panneaux solaires pour toiture ardoise

Kit de fixation KSENG pour 2 panneaux sur toiture ardoise

Ce kit de fixation KSENG (rail R117 + crochet RH-304-0011) permet d'installer 2 panneaux solaires en pose portrait sur une toiture ardoise. Sa structure aluminium et acier inoxydable, finition black, et son système de crochets réglables assurent une intégration soignée et une pose adaptée à la configuration de votre charpente.

Une pose ajustable et sécurisée

Le crochet de toiture se glisse sous la couverture et se fixe directement sur la charpente bois à l'aide de vis à bois. Sa hauteur et son orientation sont réglables en desserrant ou resserrant le boulon de fixation, ce qui facilite l'ajustement à l'espacement réel des chevrons.

Compatibilité

Ce kit convient à une toiture sur charpente bois, plate (pente ≤10°) ou en pente (≥10°), jusqu'à 75° de pente maximum. Il accepte les panneaux aux dimensions 1950x1134x30 mm et 1977x1134x30 mm, en pose portrait.

Caractéristiques techniques

• Référence système : R117 + RH-304-0011
• Configuration : 1x2 (2 panneaux)
• Matériau : aluminium et acier inoxydable
• Finition : black
• Type de toiture : ardoise
• Infrastructure compatible : charpente bois
• Pente de toit : plat (≤10°) ou en pente (≥10°), jusqu'à 75°
• Pose : portrait
• Dimensions panneaux compatibles : 1950x1134x30 mm ou 1977x1134x30 mm

Composition du kit

• Profilé de rail de toit R117
• Raccord de rail SR-9002
• Kit de serrage d'extrémité CE-0179
• Collier de serrage intermédiaire CM-9286
• Vis bois FA-0127
• Crochet pour toit en pente RH-304-0011
• Raccord à crochet boulonné FA-M8-0049
• Kit de mise à la terre GL-9001
• Clip de mise à la terre DP-0014

Pour aller plus loin dans votre projet solaire

Découvrez l'ensemble de notre gamme de fixations et supports pour panneaux solaires, ou explorez tous les produits de la marque KSENG.

Questions fréquentes

Ce kit convient-il à ma charpente ?

Le crochet se fixe par vis bois sur charpente bois. Vérifiez l'état et l'espacement des chevrons avant la pose.

Quels panneaux sont compatibles ?

Les panneaux aux dimensions 1950x1134x30 mm et 1977x1134x30 mm, posés en portrait.

Ce kit convient-il à un toit plat ?

Oui, il est compatible aussi bien avec un toit plat (pente ≤10°) qu'avec un toit en pente (≥10°), dans la limite de 75° de pente maximum.
