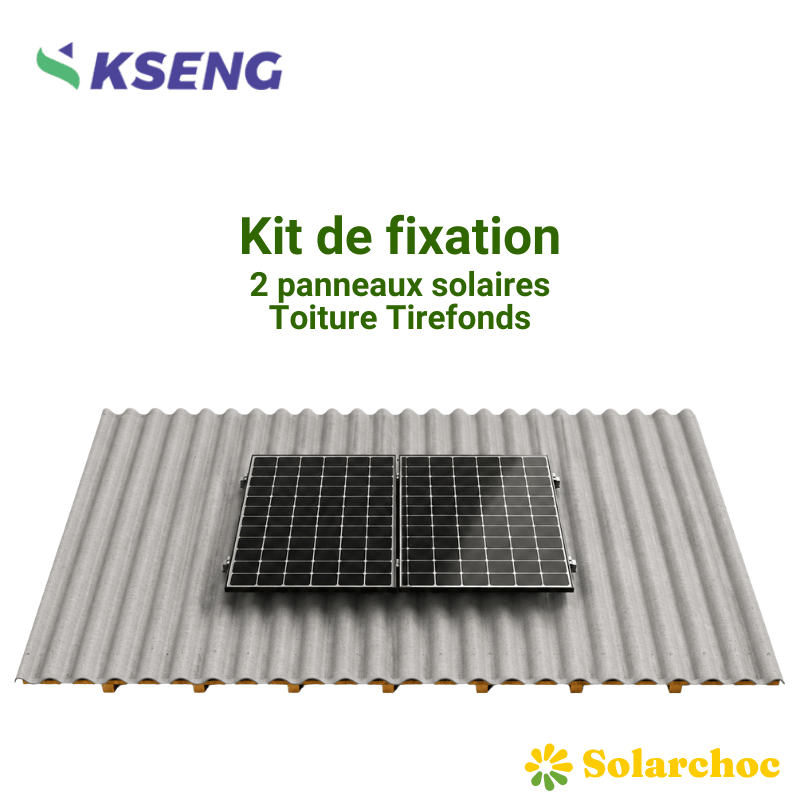

Kit de fixation KSENG 2 panneaux solaires tirefond

Kit de fixation KSENG pour 2 panneaux, fixation tirefond

Ce kit de fixation KSENG (rail R117 + pieds en L RL-9022) permet d'installer 2 panneaux solaires en pose portrait grâce à une fixation par tirefond. Sa structure aluminium et acier inoxydable, finition black, s'appuie sur des pieds en L munis d'un boulon de suspension, sans vissage direct de crochets classiques.

Une fixation par pieds en L et boulon de suspension

Le pied en L, muni d'un boulon de suspension, s'enfonce directement dans le chevron bois repéré, puis se serre fermement. Le rail R117 vient ensuite se fixer sur les pieds en L pour recevoir les panneaux.

Compatibilité

Ce kit est conçu pour une pose sur charpente bois, avec une plage de pente de toit jusqu'à 75°. Il accepte les panneaux aux dimensions 1950x1134x30 mm et 1977x1134x30 mm, en pose portrait.

Caractéristiques techniques

• Référence système : R117 + RL-9022
• Configuration : 1x2 (2 panneaux)
• Matériau : aluminium et acier inoxydable
• Finition : black
• Mode de fixation : tirefond, pieds en L + boulon de suspension
• Infrastructure compatible : charpente bois
• Pente de toit : ≤ 75°
• Pose : portrait
• Dimensions panneaux compatibles : 1950x1134x30 mm ou 1977x1134x30 mm

Composition du kit

• Profilé de rail de toit R117
• Raccord de rail SR-9002
• Kit de serrage d'extrémité CE-0179
• Collier de serrage intermédiaire CM-9286
• Pieds en L + boulon de suspension RL-9022
• Raccord à crochet boulonné FA-M8-0049
• Kit de mise à la terre GL-9001
• Clip de mise à la terre DP-0014

Pour aller plus loin dans votre projet solaire

Découvrez l'ensemble de notre gamme de fixations et supports pour panneaux solaires, ou explorez tous les produits de la marque KSENG.

Questions fréquentes

Comment ce kit se fixe-t-il ?

Par un pied en L équipé d'un boulon de suspension, enfoncé dans le chevron repéré, puis serré fermement.

Quels panneaux sont compatibles ?

Les panneaux aux dimensions 1950x1134x30 mm et 1977x1134x30 mm, posés en portrait.

Ce kit inclut-il la visserie bois classique ?

Non, ce kit utilise un boulon de suspension et non des vis à bois classiques, contrairement aux kits tuile plate et ardoise de la gamme.
