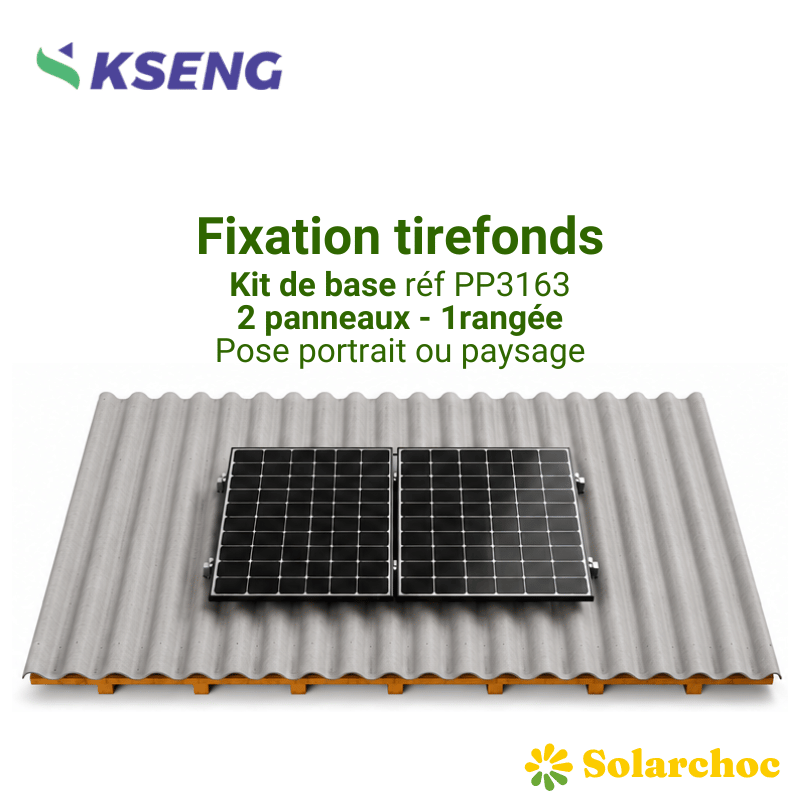

Kit de fixation KSENG 2 premiers panneaux solaires tirefond pose portrait ou paysage
search
  • Kit de fixation KSENG 2 premiers panneaux solaires tirefond pose portrait ou paysage
Fiche technique
Type de fixation solaire
Kit de fixation
Nombre de panneaux solaires(fixation)
2
Téléchargement
Notice d'installation KSENG Toiture Tirefond 2 panneaux
Certificat de conformité KSENG supports de fixation

Kit de fixation KSENG 2 premiers panneaux solaires tirefond pose portrait ou paysage

PP3163

Ce kit de base est conçu pour fixer 2 panneaux solaires posés en mode portrait ou paysage avec fixation tirefond.

Pour une installation au-delà de 2 panneaux, il vous suffit d'ajouter 1 ou plusieurs kit(s) d'ajout correspondant (référence PS3163)

Kit de fixation KSENG pour 2 panneaux solaires avec fixation tirefond. Structure aluminium et acier inoxydable, finition black, pieds en L et boulon de suspension pour une pose en portrait ou paysage.

  • Kit complet pour 2 panneaux solaires en pose portrait ou paysage
  • Fixation tirefond par pieds en L et boulon de suspension
  • Compatible charpente bois, pente de toit jusqu'à 75°
  • Matériau : aluminium et acier inoxydable
  • Compatible panneaux 1950x1134x30 mm et 1977x1134x30 mm
79,00 €
TTC

Fermer

Besoin d’aide pour votre projet solaire ?
Une question sur ce produit, besoin d’un conseil ou d’un devis ? Notre équipe vous accompagne dans votre projet.
Poser ma question / Demander un devis

Kit de fixation KSENG pour 2 panneaux, fixation tirefond

Ce kit de fixation KSENG (rail R117 + pieds en L RL-9022) permet d'installer 2 panneaux solaires en pose portrait ou paysage grâce à une fixation par tirefond. Sa structure aluminium et acier inoxydable, finition black, s'appuie sur des pieds en L munis d'un boulon de suspension, sans vissage direct de crochets classiques.

Une fixation par pieds en L et boulon de suspension

Le pied en L, muni d'un boulon de suspension, s'enfonce directement dans le chevron bois repéré, puis se serre fermement. Le rail R117 vient ensuite se fixer sur les pieds en L pour recevoir les panneaux.

Compatibilité

Ce kit est conçu pour une pose sur charpente bois, avec une plage de pente de toit jusqu'à 75°. Il accepte les panneaux aux dimensions 1950x1134x30 mm et 1977x1134x30 mm, en pose portrait.

Caractéristiques techniques

  • Référence système : R117 + RL-9022
  • Configuration : 1x2 (2 panneaux)
  • Matériau : aluminium et acier inoxydable
  • Finition : black
  • Mode de fixation : tirefond, pieds en L + boulon de suspension
  • Infrastructure compatible : charpente bois
  • Pente de toit : ≤ 75°
  • Pose : portrait ou paysage
  • Dimensions panneaux compatibles : 1950x1134x30 mm ou 1977x1134x30 mm

Composition du kit

  • Profilé de rail de toit R117
  • Raccord de rail SR-9002
  • Kit de serrage d'extrémité CE-0179
  • Collier de serrage intermédiaire CM-9286
  • Pieds en L + boulon de suspension RL-9022
  • Raccord à crochet boulonné FA-M8-0049
  • Kit de mise à la terre GL-9001
  • Clip de mise à la terre DP-0014

Pour aller plus loin dans votre projet solaire

Découvrez l'ensemble de notre gamme de fixations et supports pour panneaux solaires, ou explorez tous les produits de la marque KSENG.

Questions fréquentes

Comment ce kit se fixe-t-il ?

Par un pied en L équipé d'un boulon de suspension, enfoncé dans le chevron repéré, puis serré fermement.

Quels panneaux sont compatibles ?

Les panneaux aux dimensions 1950x1134x30 mm et 1977x1134x30 mm, posés en portrait ou paysage.

Ce kit inclut-il la visserie bois classique ?

Non, ce kit utilise un boulon de suspension et non des vis à bois classiques, contrairement aux kits tuile plate et ardoise de la gamme.
