Fiche technique
Type de panneaux solaires
N-TYPE / BIFACIAL
Type de produit
Kit solaire réseau
Marque Micro-onduleur/Onduleur
HOYMILES
Nombre de panneaux solaires
12
Tension du kit solaire
Triphasé
Type de kit solaire
Micro-onduleur
Puissance du kit solaire (W)
6240

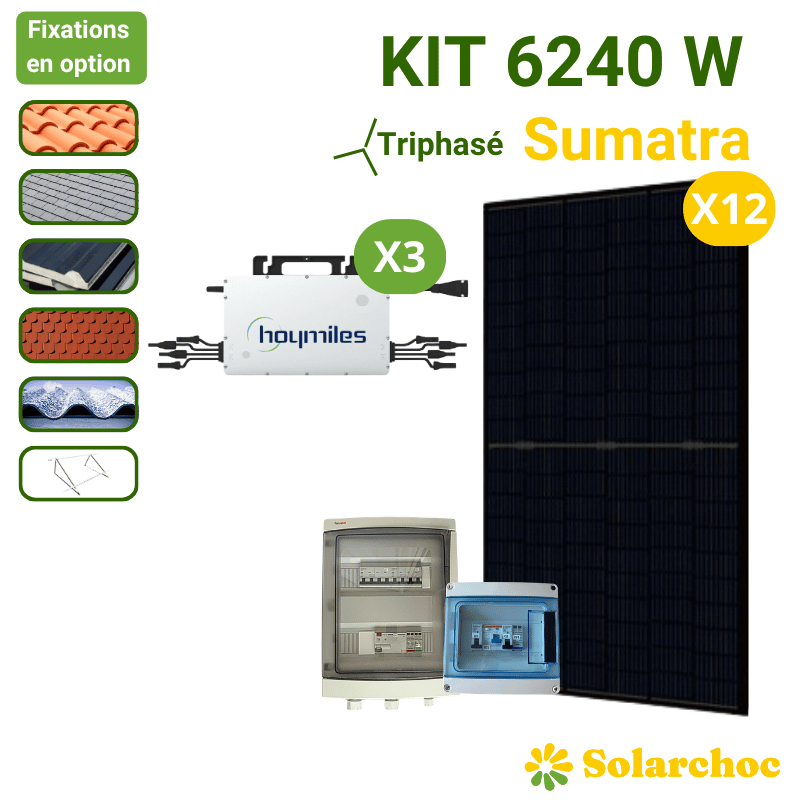

Kit solaire 6240W 12 panneaux DMEGC 520W + 3 micro-onduleurs HOYMILES HMS2000 Triphasé Autoconsommation réseau Sumatra
2844
Kit photovoltaïque triphasé de 6240 Wc pour l'autoconsommation avec raccordement au réseau, protections AC incluses.
- 2000 VA par phase : 3 micro-onduleurs HOYMILES HMS-2000-4T, un sur chaque phase.
- 12 panneaux DMEGC 520 W N-Type bi-verre bifaciaux, rendement 23,2 %.
- 12 MPPT indépendants : chaque panneau produit sans dépendre des autres.
- Raccordement simplifié : coffret de jonction mono/tri, coffret AC 10 kW triphasé, connectique FLEX et pince MC4.
- Garanties : 25 ans panneaux (30 ans en puissance), 12 ans micro-onduleurs.
2 579,00 €
TTC
10x
12x
24x
...
Un crédit vous engage et doit être remboursé. Vérifiez vos capacités de remboursement avant de vous engager.
Personnalisation
N'oubliez pas de sauvegarder votre personnalisation pour pouvoir l'ajouter au panierPersonnalisez votre produit
arrow_drop_downRécapitulatif :
Les prix sont exprimés TTC
Total :
Besoin d’aide pour votre projet solaire ?
Une question sur ce produit, besoin d’un conseil ou d’un devis ? Notre équipe vous accompagne dans votre projet.
Poser ma question / Demander un devis
6 kWc répartis sur les trois phases de votre logement
Le kit solaire Sumatra réunit 12 panneaux DMEGC 520 W et 3 micro-onduleurs HOYMILES HMS-2000-4T, soit 6240 Wc de puissance crête. Il est dimensionné pour les foyers raccordés en triphasé dont les consommations en journée sont importantes : pompe à chaleur, chauffe-eau, recharge de véhicule électrique ou piscine.
Chaque HMS-2000-4T pilote 4 panneaux et injecte sur une phase dédiée, à raison de 2000 VA par phase. Les 3 lignes monophasées sont réunies dans le coffret de jonction fourni, puis protégées par le coffret AC TECHNIDEAL 10 kW triphasé avant le raccordement au tableau.
- Suivi individuel des modules : 12 MPPT indépendants, un par panneau, pour limiter les pertes liées à un ombrage partiel ou à une orientation hétérogène.
- Moins d'appareils en toiture : la conception 4 en 1 du HMS-2000-4T réduit le nombre de micro-onduleurs à installer et à raccorder.
- Modules N-Type bi-verre bifaciaux : rendement de 23,2 % en face avant, avec un gain de production par la face arrière selon les conditions de pose.
- Connectique complète : T de jonction, connecteurs et bouchons FLEX, outil de déconnexion, pince à sertir MC4 et câble de terre.
Contenu du kit
| Désignation | Quantité |
|---|---|
| Panneau solaire DMEGC 520 W bi-verre bifacial cadre noir (DM520G12RT-B54HBT) | 12 |
| Micro-onduleur HOYMILES HMS-2000-4T 2000 VA | 3 |
| T de jonction HOYMILES FLEX HMS | 3 |
| Connecteur HOYMILES HMS FLEX | 3 |
| Bouchon HOYMILES FLEX pour connecteur | 3 |
| Outil de déconnexion HOYMILES FLEX HMS | 1 |
| Pince à sertir pour connecteurs solaires MC4 | 1 |
| Coffret de jonction 3 entrées monophasé / 1 sortie triphasé | 1 |
| Coffret AC TECHNIDEAL 10 kW triphasé, différentiel 300 mA (C16) | 1 |
| Bobine 25 m de câble de terre 6 mm² vert/jaune H07V-R | 1 |
| Olive de fixation ALTA M8 pour micro-onduleur (boulon marteau 28/15 M8x25 + écrou à collerette M8) | 6 |
Non inclus : système de fixation des panneaux, passerelle de communication HOYMILES DTU-Pro-S, câble AC entre les micro-onduleurs et le coffret.
Caractéristiques techniques
Synthèse du kit
| Puissance crête | 6240 Wc (12 × 520 Wc) |
| Puissance de sortie AC nominale | 6000 VA (3 × 2000 VA) |
| Raccordement | Triphasé, 1 micro-onduleur par phase |
| Nombre de MPPT | 12 (1 par panneau) |
| Surface des modules | Environ 27 m² (hors espacements) |
| Poids des panneaux | Environ 325 kg (12 × 27,1 kg) |
| Usage | Autoconsommation avec raccordement au réseau |
Panneaux DMEGC DM520G12RT-B54HBT
| Technologie | N-Type, 108 demi-cellules monocristallines, bi-verre bifacial, cadre noir |
| Puissance (STC) | 520 W, tolérance 0 à +3 % |
| Rendement du module | 23,2 % |
| Vmp / Imp | 34,85 V / 14,92 A |
| Voc / Isc | 40,88 V / 15,88 A |
| Bifacialité | 80 % ± 5 % |
| Coefficient de température (Pmax) | -0,29 %/°C |
| Charge maximale d'essai | 5400 Pa (face avant) / 2400 Pa (face arrière) |
| Verre | 2 mm semi-trempé antireflet (avant) + 2 mm semi-trempé (arrière) |
| Boîte de jonction | IP68, 3 diodes |
| Connecteurs | MC4-EVO 2A ou PV-ZH202B |
| Dimensions / poids | 1977 × 1134 × 30 mm / 27,1 kg |
| Température de fonctionnement | -40 à +85 °C |
| Tension système maximale | 1500 V CC |
| Certifications | IEC 61215, IEC 61730, IEC 61701 (brouillard salin), IEC 62716 (ammoniac) |
Micro-onduleurs HOYMILES HMS-2000-4T
| Entrées | 4 MPPT indépendants, 1 panneau par MPPT |
| Puissance de module conseillée | 400 à 670 W et plus |
| Tension d'entrée maximale | 65 V |
| Plage de tension MPPT / démarrage | 16 à 60 V / 22 V |
| Courant d'entrée maximal | 4 × 16 A (court-circuit 4 × 25 A) |
| Puissance de sortie nominale | 2000 VA |
| Courant de sortie nominal | 8,7 A (sous 230 V) |
| Tension / fréquence de sortie | 230 V (180 à 275 V) / 50 Hz |
| Rendement CEC maximal / MPPT | 96,5 % / 99,8 % |
| Indice de protection | IP67, refroidissement par convection naturelle |
| Température ambiante | -40 à +65 °C |
| Dimensions / poids | 331 × 218 × 40,6 mm / 5,56 kg |
| Communication | Sub-1G, vers passerelle HOYMILES DTU |
| Isolation | Transformateur HF à isolation galvanique |
| Conformité | EN 50549-1:2019, VDE-AR-N 4105:2018, VFR2019, IEC/EN 62109-1/-2 |
Protections et raccordement AC
Chaque micro-onduleur alimente une ligne monophasée. Le coffret de jonction regroupe ces 3 lignes en une sortie triphasée, raccordée au coffret de protection AC TECHNIDEAL 10 kW triphasé (différentiel 300 mA, disjoncteur C16) fourni avec le kit.
- Résistance de la prise de terre : inférieure à 167 ohms (différentiel 300 mA).
- Section minimale des conducteurs en aval du coffret AC : 2,5 mm².
- Connecteurs FLEX : sertissage obligatoire avec une pince de type MC4 (incluse), câble souple de type H07RN-F de 2,5 à 6 mm² uniquement. Ne pas utiliser de câble rigide de type R2V.
Compatibilité panneaux et micro-onduleurs
Les caractéristiques électriques des panneaux DMEGC 520 W restent dans les plages d'entrée du HMS-2000-4T :
| Paramètre | Panneau DMEGC 520 W | Limite HMS-2000-4T (par entrée) |
|---|---|---|
| Puissance du module | 520 W | 400 à 670 W et plus |
| Tension en circuit ouvert (Voc) | 40,88 V | 65 V maximum |
| Tension au point de puissance max (Vmp) | 34,85 V | Plage MPPT 16 à 60 V |
| Courant au point de puissance max (Imp) | 14,92 A | 16 A maximum |
| Courant de court-circuit (Isc) | 15,88 A | 25 A maximum |
Avec un coefficient de température de -0,25 %/°C, la tension Voc du panneau reste inférieure à 48 V même à -40 °C, bien en dessous des 65 V admissibles par le micro-onduleur.
Cas d'usage
- Maison individuelle en triphasé : couverture d'une part importante des consommations de journée, avec environ 27 m² de modules à implanter.
- Grande toiture ou pan unique : 12 modules au format 1977 × 1134 mm, avec un système de fixation adapté à la couverture.
- Pose au sol, ombrière ou carport : situations où la face arrière bifaciale capte davantage de lumière réfléchie.
Ce kit est raccordé au tableau électrique via le coffret de protection AC : ce n'est pas un kit plug and play, et il peut être installé en toiture.
À prévoir pour votre installation
- Fixations : à sélectionner selon le support (tuiles, bac acier, toit plat, sol).
- Passerelle HOYMILES DTU-Pro-S : indispensable pour visualiser la production de chacun des 12 panneaux sur S-Miles Cloud.
- Câble AC : câble souple H07RN-F de 2,5 à 6 mm² entre les micro-onduleurs et le coffret de jonction, à dimensionner selon la distance.
- Consuel : sauf exceptions, la création d'un système de production d'électricité nécessite une attestation de conformité Consuel.
- Accès livraison : les palettes de plus de 300 kg sont expédiées par semi-remorque ; prévoyez une adresse accessible à ce type de véhicule.
Garanties
| Panneaux DMEGC | 25 ans produit, 30 ans de garantie de puissance linéaire (dégradation ≤ 1 % la première année puis ≤ 0,4 % par an) |
| Micro-onduleurs HOYMILES HMS-2000-4T | 12 ans constructeur |
| Coffrets, connectique et accessoires | 2 ans |
Les garanties constructeur s'appliquent sous réserve du respect des instructions d'installation des fabricants.
Questions fréquentes
Puis-je raccorder ce kit sur une installation monophasée ?
Non. Le kit Sumatra répartit sa production sur les 3 phases : coffret de jonction 3 entrées monophasé / 1 sortie triphasé et coffret AC triphasé sont prévus pour un compteur triphasé. Pour un logement monophasé, consultez nos kits autoconsommation monophasés.
Comment sont câblés les 12 panneaux ?
Chaque micro-onduleur HMS-2000-4T reçoit 4 panneaux, chacun sur sa propre entrée MPPT. Les 3 micro-onduleurs sont ensuite affectés chacun à une phase.
Ce kit peut-il être posé en toiture ?
Oui. Il se raccorde au tableau électrique par l'intermédiaire du coffret AC fourni ; ce n'est pas un kit plug and play. Un système de fixation adapté au type de couverture est à prévoir.
Comment le kit est-il livré ?
Avec 12 panneaux, le poids dépasse 300 kg : la palette est expédiée par semi-remorque. Si l'adresse n'est pas accessible à ce type de véhicule, une livraison par camion spécifique peut entraîner un surcoût selon le tarif du transporteur.
Comment suivre la production de l'installation ?
Ajoutez la passerelle HOYMILES DTU-Pro-S, vendue séparément. Elle collecte les données des micro-onduleurs en Sub-1G et les affiche panneau par panneau sur la plateforme S-Miles Cloud.
