Fiche technique
Type de panneaux solaires
N-TYPE / BIFACIAL
Type de produit
Kit solaire réseau
Nombre de panneaux solaires
6
Type de support
TOITURE / SOL / MURAL
Tension du kit solaire
Triphasé
Type de kit solaire
Micro-onduleur
Support
SUPPORT OPTIONNEL
Puissance du kit solaire (W)
3120

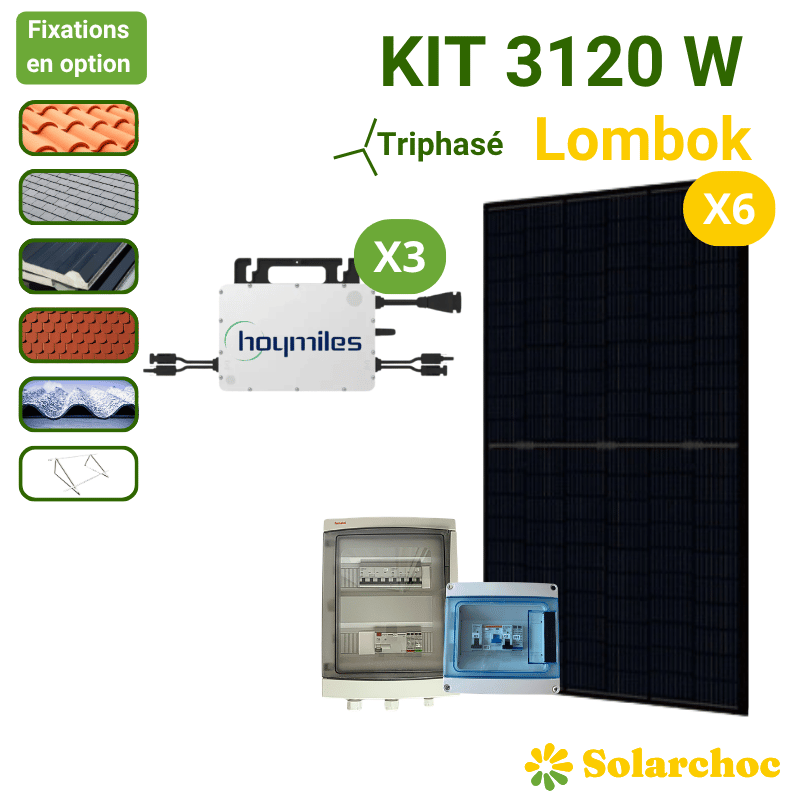

Kit solaire 3120W 6 panneaux DMEGC 520W + 3 micro-onduleurs HOYMILES HMS1000 Triphasé Autoconsommation réseau Lombok
2857
Kit photovoltaïque triphasé de 3120 Wc pour l'autoconsommation avec raccordement au réseau, livré avec ses protections AC.
- Production répartie sur les 3 phases : 3 micro-onduleurs HOYMILES HMS-1000-2T, un par phase.
- 6 panneaux DMEGC 520 W N-Type bi-verre bifaciaux, rendement 23,2 %.
- Un MPPT par panneau : un module ombragé ne pénalise pas les autres.
- Prêt à raccorder : coffret de jonction mono/tri, coffret AC 10 kW triphasé, connectique FLEX et pince MC4.
- Garanties : 25 ans panneaux (30 ans en puissance), 12 ans micro-onduleurs.
1 649,00 €
TTC
10x
12x
24x
...
Un crédit vous engage et doit être remboursé. Vérifiez vos capacités de remboursement avant de vous engager.
Personnalisation
N'oubliez pas de sauvegarder votre personnalisation pour pouvoir l'ajouter au panierPersonnalisez votre produit
arrow_drop_downRécapitulatif :
Les prix sont exprimés TTC
Total :
Besoin d’aide pour votre projet solaire ?
Une question sur ce produit, besoin d’un conseil ou d’un devis ? Notre équipe vous accompagne dans votre projet.
Poser ma question / Demander un devis
Un kit triphasé équilibré pour consommer votre propre électricité
Le kit solaire Lombok associe 6 panneaux DMEGC 520 W à 3 micro-onduleurs HOYMILES HMS-1000-2T, pour une puissance crête de 3120 Wc. Il s'adresse aux logements raccordés en triphasé qui veulent consommer en priorité l'électricité produite par leur toiture ou leur terrain.
Chaque micro-onduleur est raccordé sur une phase différente : la production est répartie à parts égales, 1000 VA par phase, au lieu d'être concentrée sur une seule. Le coffret de jonction monophasé/triphasé et le coffret de protection AC sont fournis, ce qui simplifie le câblage jusqu'au tableau électrique.
- Optimisation panneau par panneau : chaque module dispose de son propre MPPT ; un panneau ombragé ou encrassé ne fait pas baisser la production des autres.
- Panneaux N-Type bi-verre bifaciaux : la face arrière valorise la lumière réfléchie, selon le support et la hauteur de pose.
- Basse tension continue : chaque panneau est raccordé individuellement à un micro-onduleur (65 V CC maximum en entrée), sans longue chaîne de modules en série.
- Kit complet côté AC : connectique FLEX, bouchons, outil de déconnexion, pince à sertir MC4 et bobine de câble de terre inclus.
Contenu du kit
| Désignation | Quantité |
|---|---|
| Panneau solaire DMEGC 520 W bi-verre bifacial cadre noir (DM520G12RT-B54HBT) | 6 |
| Micro-onduleur HOYMILES HMS-1000-2T 1000 VA | 3 |
| T de jonction HOYMILES FLEX HMS | 3 |
| Connecteur HOYMILES HMS FLEX | 3 |
| Bouchon HOYMILES FLEX pour connecteur | 3 |
| Outil de déconnexion HOYMILES FLEX HMS | 1 |
| Pince à sertir pour connecteurs solaires MC4 | 1 |
| Coffret de jonction 3 entrées monophasé / 1 sortie triphasé | 1 |
| Coffret AC TECHNIDEAL 10 kW triphasé, différentiel 300 mA (C16) | 1 |
| Bobine 25 m de câble de terre 6 mm² vert/jaune H07V-R | 1 |
| Olive de fixation ALTA M8 pour micro-onduleur (boulon marteau 28/15 M8x25 + écrou à collerette M8) | 6 |
Non inclus : système de fixation des panneaux, passerelle de communication HOYMILES DTU-Pro-S, câble AC entre les micro-onduleurs et le coffret.
Caractéristiques techniques
Synthèse du kit
| Puissance crête | 3120 Wc (6 × 520 Wc) |
| Puissance de sortie AC nominale | 3000 VA (3 × 1000 VA) |
| Raccordement | Triphasé, 1 micro-onduleur par phase |
| Nombre de MPPT | 6 (1 par panneau) |
| Surface des modules | Environ 13,5 m² (hors espacements) |
| Poids des panneaux | Environ 163 kg (6 × 27,1 kg) |
| Usage | Autoconsommation avec raccordement au réseau |
Panneaux DMEGC DM520G12RT-B54HBT
| Technologie | N-Type, 108 demi-cellules monocristallines, bi-verre bifacial, cadre noir |
| Puissance (STC) | 520 W, tolérance 0 à +3 % |
| Rendement du module | 23,2 % |
| Vmp / Imp | 34,85 V / 14,92 A |
| Voc / Isc | 40,88 V / 15,88 A |
| Bifacialité | 80 % ± 5 % |
| Coefficient de température (Pmax) | -0,29 %/°C |
| Charge maximale d'essai | 5400 Pa (face avant) / 2400 Pa (face arrière) |
| Verre | 2 mm semi-trempé antireflet (avant) + 2 mm semi-trempé (arrière) |
| Boîte de jonction | IP68, 3 diodes |
| Connecteurs | MC4-EVO 2A ou PV-ZH202B |
| Dimensions / poids | 1977 × 1134 × 30 mm / 27,1 kg |
| Température de fonctionnement | -40 à +85 °C |
| Tension système maximale | 1500 V CC |
| Certifications | IEC 61215, IEC 61730, IEC 61701 (brouillard salin), IEC 62716 (ammoniac) |
Micro-onduleurs HOYMILES HMS-1000-2T
| Entrées | 2 MPPT indépendants, 1 panneau par MPPT |
| Puissance de module conseillée | 400 à 670 W et plus |
| Tension d'entrée maximale | 65 V |
| Plage de tension MPPT / démarrage | 16 à 60 V / 22 V |
| Courant d'entrée maximal | 2 × 16 A (court-circuit 2 × 25 A) |
| Puissance de sortie nominale | 1000 VA |
| Courant de sortie nominal | 4,35 A |
| Tension / fréquence de sortie | 230 V (180 à 275 V) / 50 Hz |
| Rendement CEC maximal / MPPT | 96,5 % / 99,8 % |
| Indice de protection | IP67, refroidissement par convection naturelle |
| Température ambiante | -40 à +65 °C |
| Dimensions / poids | 261 × 180 × 35,1 mm / 3,2 kg |
| Communication | Sub-1G, vers passerelle HOYMILES DTU |
| Isolation | Transformateur HF à isolation galvanique |
| Conformité | EN 50549-1:2019, VDE-AR-N 4105:2018, VFR2019, IEC/EN 62109-1/-2 |
Protections et raccordement AC
Chaque micro-onduleur alimente une ligne monophasée. Le coffret de jonction regroupe ces 3 lignes en une sortie triphasée, raccordée au coffret de protection AC TECHNIDEAL 10 kW triphasé (différentiel 300 mA, disjoncteur C16) fourni avec le kit.
- Résistance de la prise de terre : inférieure à 167 ohms (différentiel 300 mA).
- Section minimale des conducteurs en aval du coffret AC : 2,5 mm².
- Connecteurs FLEX : sertissage obligatoire avec une pince de type MC4 (incluse), câble souple de type H07RN-F de 2,5 à 6 mm² uniquement. Ne pas utiliser de câble rigide de type R2V.
Compatibilité panneaux et micro-onduleurs
Les caractéristiques électriques des panneaux DMEGC 520 W restent dans les plages d'entrée du HMS-1000-2T :
| Paramètre | Panneau DMEGC 520 W | Limite HMS-1000-2T (par entrée) |
|---|---|---|
| Puissance du module | 520 W | 400 à 670 W et plus |
| Tension en circuit ouvert (Voc) | 40,88 V | 65 V maximum |
| Tension au point de puissance max (Vmp) | 34,85 V | Plage MPPT 16 à 60 V |
| Courant au point de puissance max (Imp) | 14,92 A | 16 A maximum |
| Courant de court-circuit (Isc) | 15,88 A | 25 A maximum |
Avec un coefficient de température de -0,25 %/°C, la tension Voc du panneau reste inférieure à 48 V même à -40 °C, bien en dessous des 65 V admissibles par le micro-onduleur.
Cas d'usage
- Toiture résidentielle : environ 13,5 m² de modules, avec un système de fixation adapté à votre couverture.
- Pose au sol ou en ombrière : configurations où la face arrière des panneaux bifaciaux reçoit le plus de lumière réfléchie.
- Bâtiment annexe : garage, atelier ou dépendance raccordé au tableau triphasé du logement.
Ce kit est un kit d'autoconsommation raccordé au tableau électrique via le coffret AC : il ne s'agit pas d'un kit plug and play, et il peut être installé en toiture.
À prévoir pour votre installation
- Fixations : à choisir selon le support (tuiles, bac acier, toit plat, sol).
- Passerelle HOYMILES DTU-Pro-S : nécessaire pour suivre la production de chaque panneau sur la plateforme S-Miles Cloud.
- Câble AC : câble souple H07RN-F de 2,5 à 6 mm² entre les micro-onduleurs et le coffret de jonction, selon la distance.
- Consuel : sauf exceptions, toute création d'un système de production d'électricité nécessite une attestation de conformité Consuel.
Garanties
| Panneaux DMEGC | 25 ans produit, 30 ans de garantie de puissance linéaire (dégradation ≤ 1 % la première année puis ≤ 0,4 % par an) |
| Micro-onduleurs HOYMILES HMS-1000-2T | 12 ans constructeur |
| Coffrets, connectique et accessoires | 2 ans |
Les garanties constructeur s'appliquent sous réserve du respect des instructions d'installation des fabricants.
Questions fréquentes
Ce kit convient-il à un logement en monophasé ?
Non. Le kit Lombok est conçu pour un raccordement triphasé : les 3 micro-onduleurs sont répartis sur les 3 phases via le coffret de jonction et le coffret AC triphasé. Pour un logement monophasé, orientez-vous vers nos kits autoconsommation monophasés.
Pourquoi 3 micro-onduleurs pour 6 panneaux ?
Le HMS-1000-2T dispose de 2 entrées MPPT indépendantes : chaque micro-onduleur gère 2 panneaux. Trois appareils permettent d'affecter un micro-onduleur à chaque phase.
Le kit peut-il être installé sur un toit ?
Oui. Il s'agit d'un kit raccordé au tableau électrique par l'intermédiaire du coffret de protection AC fourni, et non d'un kit plug and play. La pose en toiture nécessite un système de fixation adapté à la couverture.
Comment suivre la production ?
Le suivi nécessite la passerelle HOYMILES DTU-Pro-S, vendue séparément. Elle communique avec les micro-onduleurs en Sub-1G et remonte les données de chaque panneau sur la plateforme S-Miles Cloud.
Une attestation Consuel est-elle nécessaire ?
Sauf exceptions, toute création ou modification d'un système de production d'électricité nécessite le passage du Consuel, qui atteste de la conformité et de la sécurité de l'installation. Notre équipe peut vous renseigner sur votre cas.
