Le coffret indispensable pour les installations photovoltaïques conformes à la NF C 15-100



L'évolution de la norme NF C 15-100 impose de nouvelles règles de raccordement pour les installations photovoltaïques en autoconsommation.

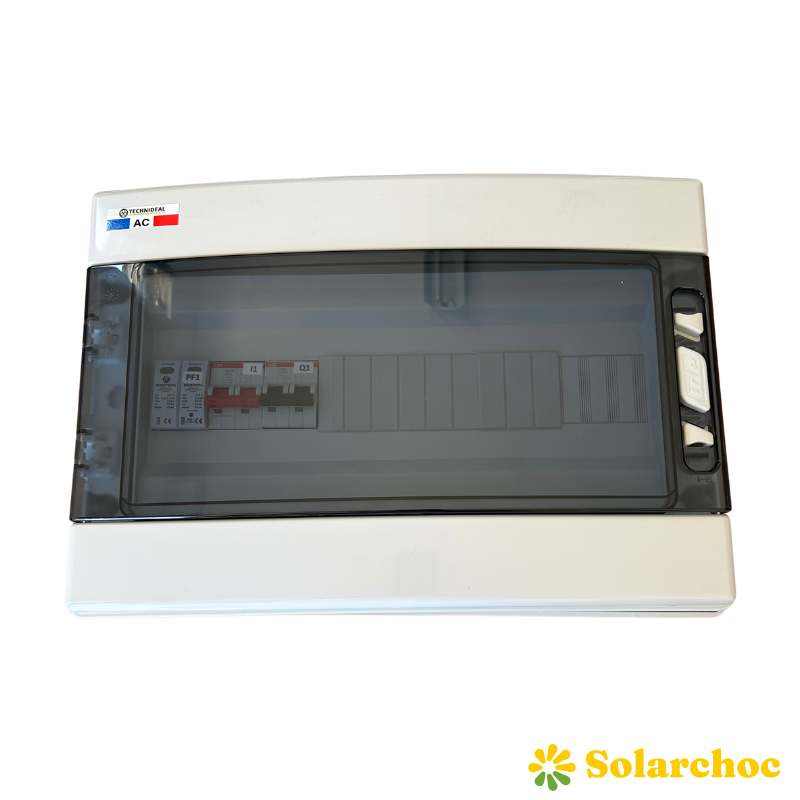

Le coffret de jonction Technideal 63A permet de réaliser ce raccordement dans le respect des prescriptions réglementaires en créant un point de jonction entre le disjoncteur de branchement (AGCP), le tableau électrique principal et votre installation photovoltaïque. Il est conçu pour le Cas n°1, avec un raccordement en amont du tableau principal, conformément aux nouvelles dispositions applicables depuis septembre 2025.



Une solution

Entièrement pré-équipé, ce coffret facilite le travail de l'installateur.

Grâce à ses bornes doubles de 35 mm², il permet le raccordement de l'arrivée et du départ sans modification du tableau existant.

Son schéma de câblage simplifié et ses repérages facilitent une installation rapide tout en limitant les risques d'erreur.





Compatible avec les abonnements jusqu'à 63 A

Cette version 63 A est particulièrement adaptée aux logements disposant :

• d'un abonnement monophasé de forte puissance ;
• d'une pompe à chaleur ;
• d'une borne de recharge pour véhicule électrique ;
• d'une installation photovoltaïque de puissance importante.

Elle assure une parfaite compatibilité avec les installations dont le disjoncteur de branchement est calibré jusqu'à 63 A, conformément à la règle In protection ≤ Ir AGCP.



Les avantages du coffret Technideal

✔ Conforme à la nouvelle norme NF C 15-100

✔ Compatible avec les installations monophasées jusqu'à 63 A

✔ Coffret Plug & Play prêt au raccordement

✔ Bornes doubles 35 mm²

✔ Schéma de câblage fourni

✔ Conforme aux exigences du Consuel

✔ Coffret étanche IP65

✔ Installation intérieure ou extérieure

✔ Fabrication française



Caractéristiques techniques

• Marque : Technideal
• Type : Coffret de jonction AC monophasé
• Calibre maximal : 63 A
• Type de courant : AC monophasé 230 V
• Schéma de raccordement : Cas n°1 – en amont du tableau principal
• Bornes de raccordement : Doubles 35 mm²
• Compatibilité AGCP : Jusqu'à 63 A
• Indice de protection : IP65
• Installation : Intérieur ou extérieur
• Conforme Consuel
• Fabrication française



Applications

Le coffret de jonction 63 A Technideal est idéal pour :

• installations photovoltaïques résidentielles ;
• maisons équipées d'une pompe à chaleur ;
• logements avec borne de recharge pour véhicule électrique ;
• installations en autoconsommation ;
• projets nécessitant une mise en conformité Consuel.



Pourquoi choisir le coffret Technideal ?

Le coffret de jonction 63 A Technideal facilite le raccordement de votre installation photovoltaïque tout en garantissant le respect de la nouvelle NF C 15-100. Sa conception Plug & Play, sa robustesse et sa compatibilité avec les abonnements jusqu'à 63 A en font une solution idéale pour les installations résidentielles modernes, notamment celles à forte consommation électrique.



Contenu du colis

• 1 Coffret de jonction Technideal 63 A
• Borniers doubles de raccordement
• Coffret pré-équipé
• Schéma simplifié de raccordement
• Documentation constructeur

Ce coffret est particulièrement recommandé pour les installations photovoltaïques équipées d'un onduleur hybride, d'un système de stockage sur batteries, d'une borne de recharge pour véhicule électrique ou d'une pompe à chaleur.

Associé à un coffret de protection AC et DC Technideal, il permet de réaliser une installation complète, conforme aux exigences de la NF C 15-100 et aux prescriptions du Consuel.
